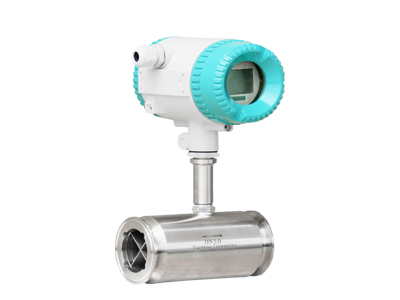

夾持型液體渦輪流量計

流體流經傳感器殼體，由於葉輪的葉片與流向有一定的角度，流體的衝力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之後葉片旋轉，在力矩平衡後轉速穩定，在一定的條件下，轉速與流速成正比，由於葉片有導磁性，它處於信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈衝信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈衝波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量範圍內，脈衝頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：
Q=3600×f/k

式中：
f－脈衝頻率[Hz]；
K－傳感器的儀表係數[1/m]，由校驗單給出。若以[1/L]為單位Q=3.6×f/k；
Q－流體的瞬時流量（工作狀態下）[m3/h]；
3600－換算係數；

每台傳感器的儀表係數由製造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

1、變送器的電源線采用金屬屏蔽線，接地要良好可靠。電源為直流24V，650Ω阻抗；
2、變送器應水平安裝，避免垂直安裝，並保證其前後有適應的直管段，一般前10D，後5D；
3、保證流體的流動方向與儀表外殼的箭頭方向一致，不得裝反；
4、被測介質對渦輪不能有腐蝕，特別是軸承處，否則應采取措施；
5、注意對磁感應部分不能碰撞。
